钢梁吊装示意图：
吊装受力分析：
钢柱的受力计算比较简单，取**的钢柱作为计算对象，从图纸中计算得出**重的约为5.062吨，而吊车需要的**回转半径为22.6米，需要的**高作业高度为23.45米，查吊车性能参数表得出此时**小吊重为10吨＞5.062吨。
钢梁和桁架吊装受力分析：分析时，我们均采用**重量的构件，从设计图纸中可算出，**重的钢梁/桁架约为6.875T，长度为14.436米。构件重心可以近似看做它的中心点，如图所示：吊钩点为O，绑接点为M和N。吊装时，O点相对于构件重心高度为4米，O点相对于M和N点的水平距离为2米，α为钢丝绳分角，约为95°。

参照钢丝绳的受拉力计算公式：
T=（G/cos α/2）/2=（22/0.682）/2=16.13KN
吊装用钢丝绳根据吊装重量，查表选用6*19+1型D=15.5 MM钢丝绳。其安全系数验算如下：
由公式k=P/T得：k=137.95/16=8.6≥8，所以所选钢丝绳满足要求。
注：P----为钢丝绳的破断拉力总和（KN）（查表得P取137.95KN），

k----为钢丝绳的安全系数（查表得k取8-10） 再分析汽吊起重受力分析：

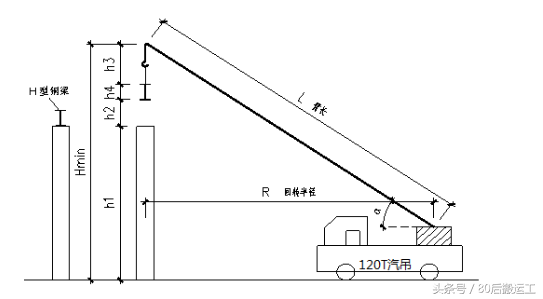

下图为汽吊吊装钢梁立面示意图：
起重高度：H≥Hmin=h1+h2+h3+h4
其中：h1—钢梁/桁架的顶层高度（m）取**值为23.45m

h2—吊装间隙，现取0.3m

h3—索具高度，现取3.75m
h4—钢梁/桁架高度，取**值为5.05m

则Hmin=23.45+0.3+3.75+5.05=32.55m
分析方法：参照现场吊装实际情况，计算出吊装**不利情况下吊车的臂长L和吊重能力是否满足吊装要求。根据图纸中钢梁位置和现场场地情况可算出**回转半径R=22.6m，参照上面公式得出的Hmin=32.55m，得出吊臂分角α=55°，**重的钢梁为6.875吨。因而计算吊车在**不利情况下需要的臂长：
L=Hmin/sinα=32.55/sin55°=39.73m。
对照QYL—120型汽吊技术参数：主臂长42m，副臂长24m，主臂长≥L符合要求，回转半径为22.6米（根据现场情况而定）时起重能力Q=10吨≥6.875吨，故选用此吊车满足吊装要求。
